EAW系列 過濾調壓閥

EAW系列 過濾調壓閥

配置您的產品

 返回
規格
型號 EAW2000-01 EAW2000-02 EAW3000-02 EAW3000-03 EAw3000-04 EAw4000-03 EAW4000-04 EAW4000-06
工作介質 空氣(經40u m以上濾網過濾)
保證耐壓力(MPa) 1.5
使用壓力范圍(MPa) 0.15-1.0
調壓壓力范圍(MPa) 0.05~0.9
工作溫度(℃) -5-60（不結冰）
過濾精度 40u m/5um可選
建議用油 透平1號油ISO VG32
容器材料 PC(聚碳酸酯)
水杯容量(CC) 11 40 75
重量(g） 197 477 853

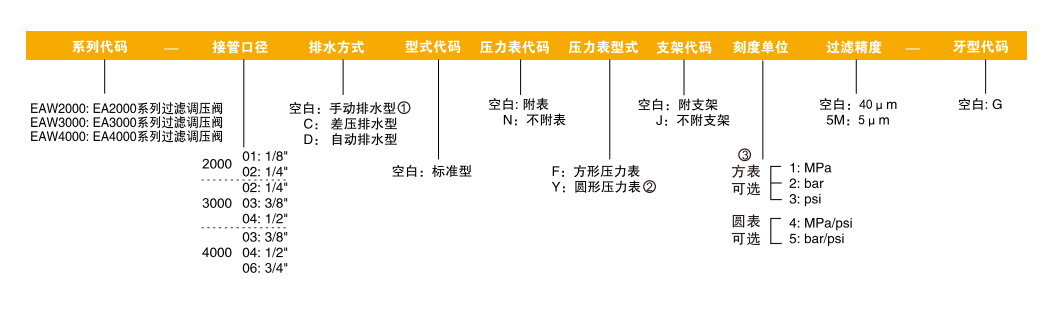

訂貨舉例

訂貨舉例:EA3000系列過濾調壓閥，接管口徑1/2"，差壓排水型，附表，方形壓力表，附支架，刻度單位為MPa，過濾精度為5um，G牙，其ERP編為:EAW3000-04CF15M

注:1）2000系列只有手動排水型,方形壓力表;

2）圓形壓力表接口螺紋為M6，不可配客戶壓力表;

3）方表為單刻度,圓表為雙刻度。

?

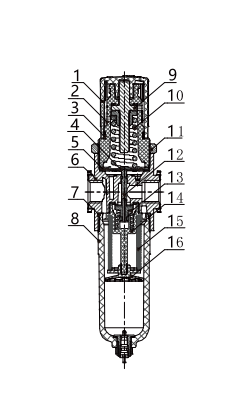

內部結構

序號 名稱 材料
1 調壓手柄 塑料
2 調壓閥蓋 塑料
3 標記環 塑料
4 膜片 SUS304+NBR
5 墊片 6061
6 閥體 鋁合金
7 O型圈 NBR
8 水杯 塑料
9 保護罩 塑料
10 調壓螺桿/螺母組件 快削鋼
11 彈簧 SWC
12 八角拼帽 鋁合金
13 彈簧 SUS304
14 分水旋葉 塑料
15 濾芯 塑料
16 擋水板 塑料

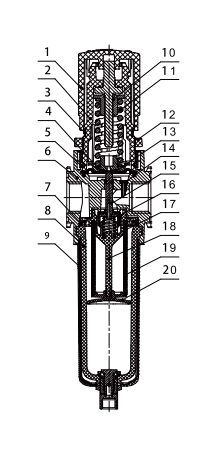

序號 名稱 材料
1 調壓手柄 塑料
2 調壓閥蓋 塑料
3 標記環 塑料
4 調壓彈簧座 塑料
5 閥蓋蓋板 塑料
6 閥體 鋁合金
7 O型圈 NBR
8 水杯 塑料
9 保護罩 塑料
10 調壓螺桿/螺母組件 快削鋼
11 彈簧 SWC
12 八角拼帽 鋁合金
13 膜片 NBR
14 反饋管 塑料
15 閥桿 黃銅
16 閥芯 6061+NBR
17 彈簧 SUS304
18 分水旋葉 塑料
19 濾芯 塑料
20 擋水板 塑料

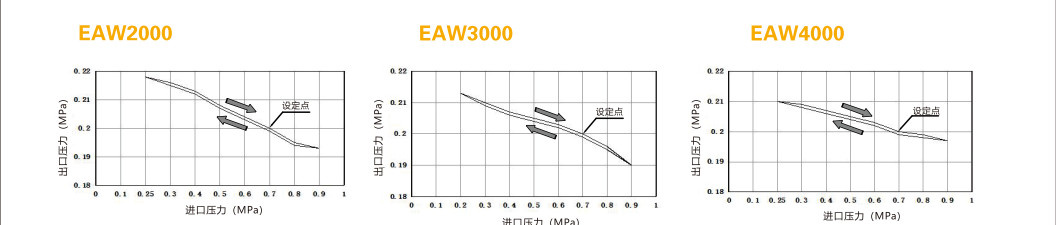

壓力特性

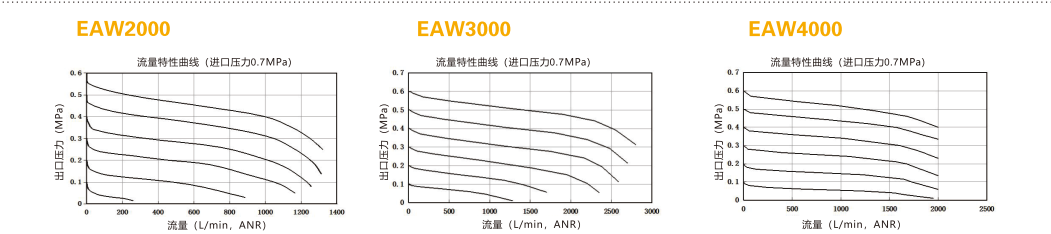

流量特性（代表值）

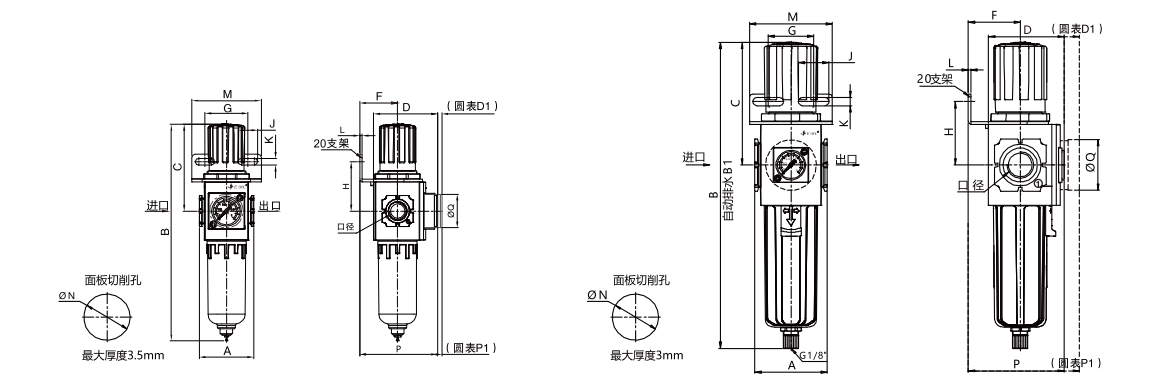

外形尺寸圖

型號 接管口徑 A B B1 C D D1 F G H J K L M N P P1 Q
EAW2000 1/8",1/4" 43 171.2 - 68.6 50.6 54 30 34 39 15.5 5.5 2 55 31.5 61.6 65 26.5
EAW3000 1/4",3/8",1/2" 57 239.6 236.6 96.6 61.6 73.3 41 36 50 24 6.5 2 65 36.5 75.8 87.5 40
EAW4000 3/8",1/2",3/4" 80 270.2 264.5 105.4 81.8 93.5 50 38 53 28 8.5 2.5 72 52.5 95 106.7 40
氣動符號
