? 齒輪齒條運動，重復精度高。
? 缸體上帶有2條圓形感應開關溝槽2條方感應開關溝槽，多種感應開關可選。
? 多種缸徑多種行程可選。
? 雙活塞驅動，有效增大保持力。
? 本體多方位安裝固定；治具安裝方便。
? 手指行程長，適合夾持體積大的物件。
? 所有系列均附磁石，便于控制。

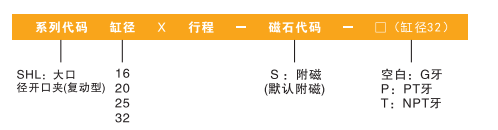

訂貨舉例：大口徑開口夾，缸徑為25，行程60，附磁石，G牙，其ERP編碼為：SHL25X60-S。
| 內徑 | 16 | 20 | 25 | 32 | |
| 動作型式 | 復動型 | ||||
| 工作介質 | 空氣(經40um以上濾網過濾) | ||||
| 使用壓力范圍 | 0.15~0.7MPa(22~100psi)(1.5~7.0bar) | ||||
| 工作溫度℃ | -20~70(不結冰) | ||||
| 給油 | 氣缸部分:無需給油 | ||||
| 最高使用頻率 | 40次/分鐘 | 20次/分鐘 | |||
| 夾持力N① | 45 | 74 | 131 | 228 | |
| 保證耐壓力 | 1.2MPa(175psi) | ||||
| 重復精度mm | ±0.1 | ||||
| 緩沖方式 | 防撞墊 | ||||
| 接管口徑 | M5xo.8 | G1/8② | |||
①在0.5MPa氣壓下及夾持點距離40mm(φ16~φ025)或80MM(φ32)。
②接管牙型有G牙、PT牙、NPT牙可選。
